CNC 터렛 공구 홀더

수평 공구 터렛은 CNC 선반의 핵심 구성 요소입니다. HAK31 시리즈는 6/8{10}}위치 옵션과 HAK 63/80/100/125를 포함한 다양한 사양을 제공하며 380V 전압과 호환됩니다. 리프팅 없는 인덱싱, 부드럽고 낮은 소음 작동, 높은 강성, 내부 냉각, 웜 기어 구동 및 3톱니 디스크 인덱싱이 특징입니다. 복잡한 부품의 정밀 밀링, 터닝 등 여러 공정을 효율적으로 완료할 수 있고, 다양한 주류 CNC 선반과 호환되며, 전면/후면 장착 및 맞춤 서비스를 지원하며, 안전한 운송을 위해 목재 케이스에 포장되어 있습니다.

문의 보내기

제품 소개

I. 제품소개

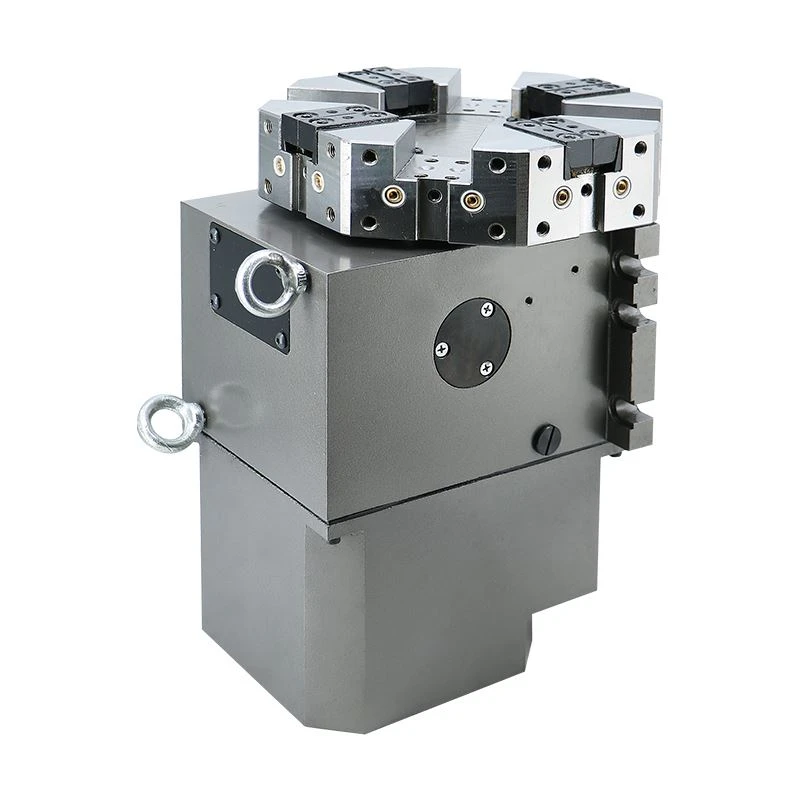

HAK31 시리즈 수평 CNC 공구 터렛은 정밀 가공 시나리오를 위해 특별히 설계된 CNC 선반의 핵심 기능 구성 요소입니다. 복잡한 부품의 밀링 및 터닝과 같은 여러 공정을 효율적으로 완료하여 고정밀 가공 요구사항을 충족할 수 있습니다.- 내부 냉각 시스템을 탑재해 절삭열을 신속하게 방출해 고온으로 인한 공작물 및 공구 손상을 방지하고, 가공 정밀도와 공구 수명을 대폭 향상시켜 복잡한 정밀 부품의 대량 생산에 이상적인 선택이다.

II. 제품소개 및 특징

1. 작동원리

CNC 터렛은 CNC 선반의 핵심 기능 구성 요소입니다. 기본적으로 공구 보관과 자동 공구 전환 기능을 통합한 장치입니다. 서보, 유압 또는 전력으로 구동되며 3{2}}톱니형 디스크 인덱싱 및 위치 결정 구조와 함께 CNC 시스템의 지시를 받아 터렛 회전, 공구 위치 지정 및 잠금을 정확하게 완료하여 다중{3}}가공 가공을 위한 자동 공구 전환을 달성합니다.

2. 제품의 장점

· 정확하고 안정적인 위치 지정:

포지셔닝의 반복성은 ±0.005mm에 도달할 수 있어 가공 일관성을 보장하고 공구 교환 실패를 줄입니다.

· 높은 효율성과 유연성:

멀티 스테이션 구성을 지원하고, 터닝, 밀링, 드릴링, 탭핑 등의 복합 가공을 한 번에 완료할 수 있으며, 공구 교환 효율성이 높습니다.

· 높은 강성:

강력한 진동 저항성, 중절삭 및 정밀 가공 시나리오에 대한 안정적인 적응성;

· 안정적이고 내구성:

고품질 전송 구성 요소와 결합된 밀봉된 보호 구조는 마모 및 부식에 강하고 습기와 먼지를 방지하며 전파 방해를 제거합니다.

CNC Turret Tool Holder

· 손쉬운 유지 관리:

최적화된 윤활 구조로 빈번한 유지 관리가 필요 없으며 분해 및 재조립 후에도 공구 위치 정확도가 유지되며 운영 비용이 절감됩니다.

· 폭넓은 호환성:

주류 CNC 선반과 호환되고, 맞춤화를 지원하며, 여러 산업 분야의 정밀 가공 및 대량 생산 요구 사항에 적응합니다.

· 지능형 적응:

도구 보상 및 상태 모니터링을 지원합니다. 일부 모델은 CAD/CAM 시스템과 연결되어 작동의 어려움을 줄일 수 있습니다.

3. 적용 시나리오 및 선택 권장 사항

3.1 적용 시나리오

다양한 CNC 선반과 함께 사용하기에 적합하며 밀링, 터닝, 태핑 등 복잡하고 정밀한 부품의 복합 가공 요구 사항을 충족할 수 있습니다. 특히 주철 가공, 대량 생산, 유연한 제조 등의 시나리오에 적합하며 여러 산업 분야의 고정밀 가공 요구사항을 충족합니다.- 기능적으로는 터닝, 밀링, 태핑 등 복잡한 부품의 복합 가공을 실현할 수 있습니다. 내부 냉각 장치를 추가하면 공구 수명을 연장하고 대량 생산 및 유연한 제조 요구에 적응할 수 있습니다.

3.2 선택 권장 사항

가공 재료, 가공 용량 요구 사항, 공작 기계 스핀들 사양 및 공작물 치수를 결합하여 선택 기술 지원을 제공합니다.

CNC Turret Tool Holder

도구 홀더 선택 및 사용 지침:

• 공구 홀더를 선택할 때 다양한 매개변수를 확인하고 부품 가공 공정의 수와 복잡성을 기준으로 워크스테이션 수를 선택하십시오.

• 공작기계 모델과 절삭력에 따라 공구 사양을 선택하고 공작기계의 절삭 방향에 따라 전면 또는 후면 공구대를 선택합니다.

• 수평 공구대 보링바를 설치한 후 보링바의 크기에 맞춰 내부 구멍을 뚫고 그에 맞게 표시하십시오. 나중에 분해하고 다시 설치할 때 동일한 도구 위치에 유지됩니다.

• 절삭 공구가 상부 공구 본체(공구 디스크)를 넘어 연장되는 거리는 일반적으로 상부 공구 본체(공구 디스크) 치수의 2/3를 초과해서는 안 됩니다.

• 칼 홀더가 회전할 때 칼이 신체를 자르거나 다른 물건을 손상시키지 않도록 손이나 다른 물체로 만지거나 부딪히는 것을 엄격히 금지합니다.

고객이 치수 또는 매개변수와 관련하여 특별한 요구 사항이 있는 경우 관련 데이터를 제공하고 당사에 문의하십시오.

• 제품이 업데이트되고 일부 치수 및 매개변수가 변경됩니다.

III.포장 및 물류

포장에는 나무 상자를 사용하고 있으며, DHL, UPS, FedEx 등 국제적으로 유명한 운송 회사와 협력하여 해상 화물, 항공 화물, 특급 배송, 전용선 운송 등 다양한 운송 방법을 지원합니다.

IV.회사 소개, 인증서 및 규정 준수

회사 프로필

Lishui Hengli Automation Technology Co., Ltd.는 2010년 12월 21일에 설립되었으며 저장성 Lishui시에 본사를 두고 있습니다. 기계 제조 및 CNC 자동화 산업 분야에서 15년의 경험을 바탕으로 생산 및 대외 무역을 포괄하고 지능형 로봇 연구 개발에도 참여하는 통합 기업입니다. 회사는 11개의 상표와 13개의 특허를 보유하고 있습니다. 폴란드, 브라질, 러시아, 미국에 다수의 해외 창고를 보유하고 있으며 풍부하고 성숙한 수출 역량을 보유하고 있습니다.

CE 인증
