3상 영구자석 동기전동기 VFC

3상 영구자석 동기모터 벡터주파수변환기는 영구자석 모터에 적합한 속도제어 장치로서 넓은 전압과 높은{1}}주파수 구동을 지원합니다. 작동이 쉽고(로컬 키보드 사용) 제동 저항기에 연결할 수 있으며 소프트 스타트/속도 조절/빠른 제동 기능이 있어 장비 시동에 따른 영향을 줄여줍니다. 팬, 워터 펌프 등의 장비에 적합하며 해당 제동 저항기 및 모터 엔코더와 함께 사용할 수 있습니다.

문의 보내기

제품 소개

I.제품소개

이 3{0}}상 영구자석 동기 모터 주파수 변환기는 당사가 독자적으로 개발 및 생산한 것입니다.Lishui City Hengli 자동화 기술 유한 회사. 고성능-3상 영구자석 동기전동기 VFC, 팬, 워터 펌프, 컨베이어 등 일반 기계의 속도 조절 제어에 적합합니다. 이 제품은 모터 속도를 정밀하게 조정하고 소프트 스타트 및 소프트 스톱을 실현하며 장비 시동 영향을 효과적으로 줄일 수 있습니다. 또한 다양한 산업 시나리오의 전력 조절 요구 사항에 널리 적용할 수 있는 신속한 주차를 달성하기 위해 제동 저항기 연결을 지원합니다.

II.제품 소개 및 기능 요약

1.기본 작동 원리

이 작업의 핵심 프로세스는3상 영구 자석 동기 모터 VFC 에 의해 생산Lishui City Hengli 자동화 기술 유한 회사"정류-필터-역전"의 거듭제곱 변환입니다. 이 제품은 먼저 그리드 입력 전력 주파수 AC를 DC로 변환하고 필터링 후 인버터 유닛을 통해 주파수 및 전압 조정이 가능한 AC로 변환합니다. 이는 3상 영구자석 동기 모터의 특성에 완벽하게 적응합니다. VFC 동기 모터는 추가 여자 전류 없이 여자용 영구 자석을 사용하므로 모터 속도 및 토크를 정밀하게 제어합니다.

동시에, 제품에는 제동 장치와 제동 저항기가 장착되어 있습니다. 모터가 감속하거나 정지하면 회생에너지가 발생됩니다. 제동 장치는 전기 에너지의 이 부분을 소비용 제동 저항으로 유도하여 전력망에 대한 에너지 피드백으로 인한 간섭을 피하고 최종적으로 빠르고 안정적인 모터 주차를 실현할 수 있습니다.

2.우리의 장점

장점 카테고리	장점 설명
완전하고 개방적인 기능	단자 시작/정지, 타이밍 제어 등 실용적인 기능을 지원하며 제동 저항기와 유연하게 연결하여 신속한 주차가 가능합니다. 이는 터미널 시작/중지 기능 부족, 부하-에너지 효율성 매칭 부족 등 유사 제품의 문제점을 효과적으로 해결하고 다중-시나리오 산업 요구에 적합합니다.
쉽고 사용자 친화적인-작동	클리어 키 기능(예: 한 번의 클릭으로 메뉴에 진입하는 PRG 키, 장비를 시작하는 RUN 키 등)이 있는 로컬 작동 키보드가 장착되어 있습니다. 매개변수 디버깅은 직관적이고 이해하기 쉬우며 전문 기술자 없이도 빠르게 숙달할 수 있어 작동 임계값을 크게 줄일 수 있습니다.
신뢰성 및 품질 관리 보증	공장에서 출고되기 전에 고온 노후화 테스트, 부하 작동 테스트 등 여러 차례의 엄격한 테스트를 거칩니다. 하드웨어 구성 및 냉각 시스템은-정격 부하의 장기 작동 표준에 따라 설계되어 제품 안정성이 향상되고 서비스 수명이 길어집니다.
적응성과 확장성	다양한 전력망 환경과 고속 드라이브 시나리오에 적응할 수 있는 넓은 전압 입력(340~460V)과 고주파{2}}주파수 출력(0~5000Hz)을 지원합니다. 또한 다양한 모터 유형과 호환되는 3상 380V(및 220V) 전압 입력을 지원합니다.- 이 제품은 인코더, 제동 저항기 및 기타 액세서리와 유연하게 결합하여 다양한 작업 조건에서 기능 확장 요구 사항을 충족할 수 있습니다.
컴팩트하고 효율적	컴팩트한 본체(예: 7.5kW 모델, 크기: 241.5×140×178.8mm)로 설치 공간을 적게 차지하며 다양한 제어 캐비닛에 쉽게 통합할 수 있습니다. 안정적이고 신뢰할 수 있는 제동 성능으로 제동 저항 확장을 지원하며 설치 편의성과 작동 효율성의 균형을 유지합니다.

3.기능 및 선택 권장 사항

(1)핵심 기능

제품의 핵심 기능에는 모터 속도 조절, 소프트 스타트/스톱, 회생 제동, 맞춤형 매개변수 디버깅이 포함됩니다. 영구 자석 동기 모터의 정밀한 제어를 실현하고 팬, 워터 펌프, 컨베이어 및 공작 기계와 같은 다양한 일반 기계의 전력 조절 요구를 충족할 수 있습니다.

(2)선택 권장사항

3 phase permanent magnet-1

· 모터 출력에 따라 해당 주파수 변환기 모델을 선택하십시오(예: 7.5kW 모터는 7.5kW 모델과 호환 가능). 출력 일치를 보장하고 과부하 작동을 방지합니다.

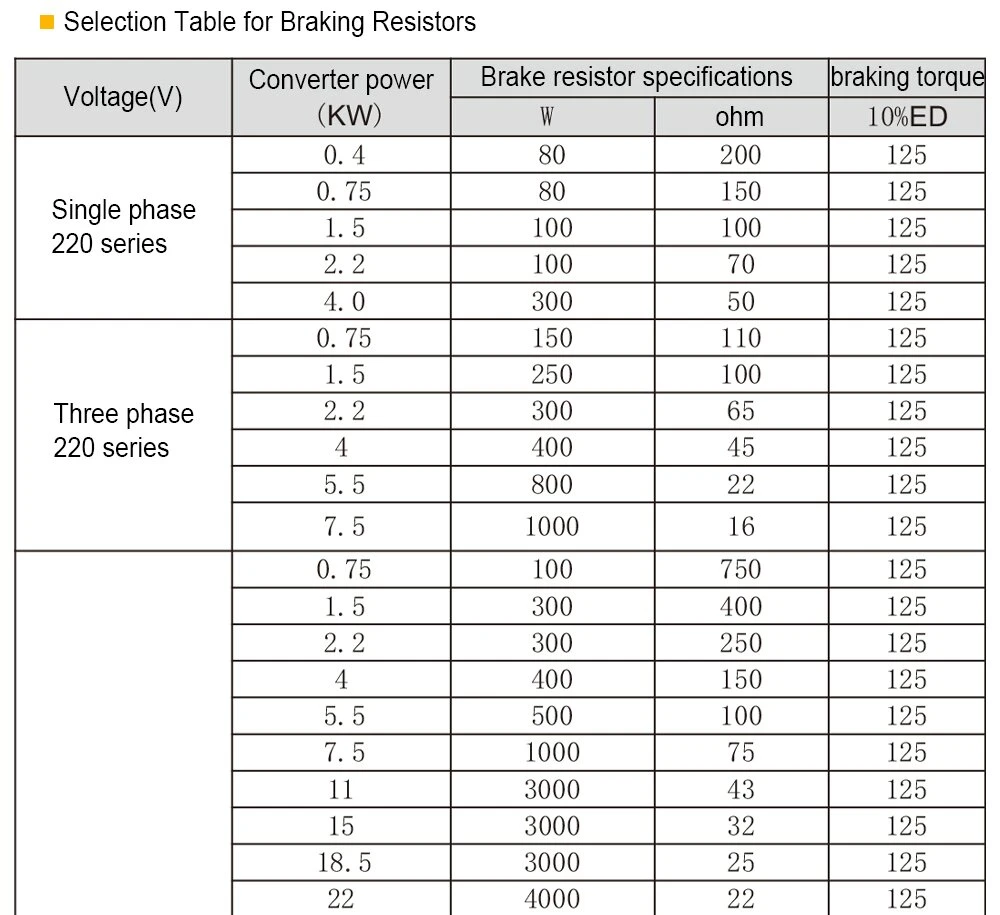

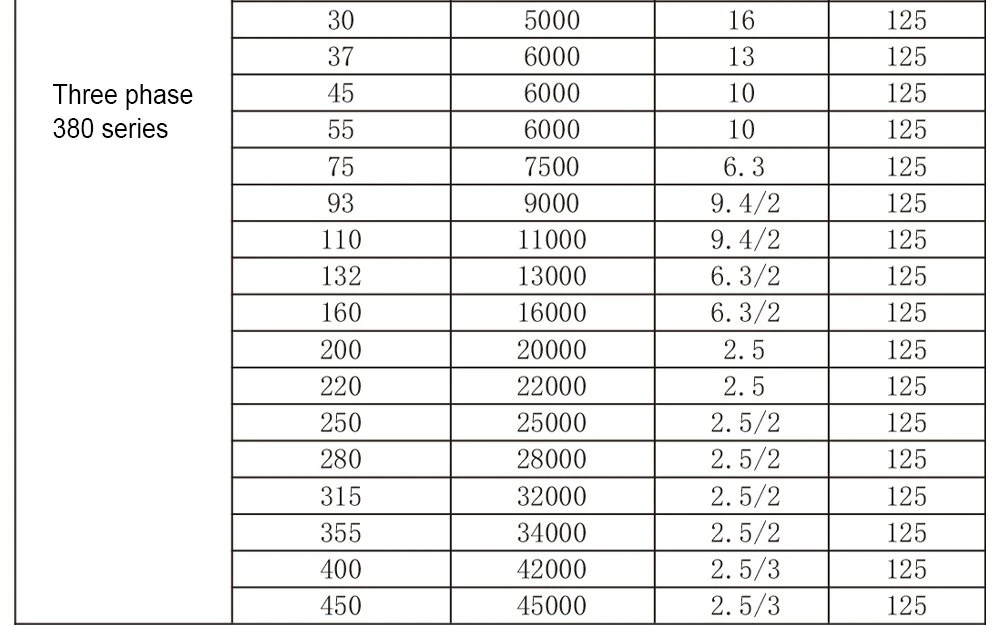

· 빠른 모터 제동이 필요한 경우 해당 제동 저항기 사양을 일치시키는 것이 좋습니다(예: 7.5kW/380V 모델은 1000W/75Ω 저항기와 호환 가능).

3 phase permanent magnet-2

· 소형{0}}전력 모델(0.4~2.2kW)은 공간이 제한된 시나리오에 적합한 컴팩트한 디자인을 채택합니다.- 설치 및 냉각 요구 사항을 보장하기 위해 설치 규모에 따라 고전력 모델(7.5kW 이상)을 선택합니다.

3 phase permanent magnet-3

III.지원 제품 및 애플리케이션

1.지원 제품

· 해당 전력 제동 저항기: 제동 성능을 향상하고 신속한 주차를 실현합니다.

· 모터 인코더: 모터 속도 조절 정확도를 향상하고 보다 정밀한 속도 제어를 실현합니다.

· 제어 캐비닛 설치 부속품: 고정 브래킷, 단자 등을 포함하여 제품 통합 및 설치를 용이하게 합니다.

2.응용 시나리오

유럽과 미국 제조 산업의 CNC 공작 기계, 인쇄 및 포장 기계, 컨베이어 및 기타 장비의 정확한 속도 조절에 적합하여 생산 효율성과 처리 정확도를 향상시킵니다.

그리드 연결 제어를 위한 유럽, 미국 및 동남아시아의 태양광/풍력 프로젝트에 적합합니다. 또한 가변 속도 발전을 실현하기 위해 영구 자석 발전기를 적용하여 체코와 같은 국가의 소규모 수력 발전소에 적용할 수도 있습니다.

석유 시추 장비, 항구 호이스팅 장비(예: 유럽 항구 호이스팅 기계), 광산 기계 등에 사용되어 중장비의 원격 광산 전력 제어 및 정확한 속도 조절을 실현할 수 있습니다.

유럽 및 미국 공장의 팬, 워터 펌프, 공기 압축기 등 일반 부하의 에너지 절약 속도 조절 변환에 사용되어 에너지 소비 비용을 절감합니다.

데이터 센터 UPS 시스템 및 통신 기지국의 전력 안정성 제어는 물론 일부 EV 충전 시설의 전력 변환에 적합하여 인프라의 안정적인 운영을 보장합니다.

IV.인증서 및 규정 준수

이 제품은 국제 산업 표준을 엄격하게 준수하여 생산되었으며 CE 등 여러 국제 인증을 통과했으며 유럽, 미국 등 해외 시장의 안전, 환경 보호 및 전자파 적합성(EMC) 요구 사항을 준수하여 전 세계적으로 제품의 규정에 맞는 판매 및 사용을 보장합니다.

HLTNC Certificates and Compliance

V. 포장 및 물류

우리는 세계적으로 유명한{0}}물류 서비스 제공업체(예: DHL, FedEx, UPS 등)와 협력하여 Door{2}}to{3}}도어 물류 서비스를 제공하고 전 세계 대부분 지역으로의 배송을 지원합니다. 고객의 지역 및 주문 수량에 따라 해상 화물, 항공 화물, 철도 배송 등의 운송 방법도 지원합니다. 최적의 물류 계획을 선택하여 제품의 빠르고 안전한 배송을 보장합니다.

HLTNC Packaging and Logistics
