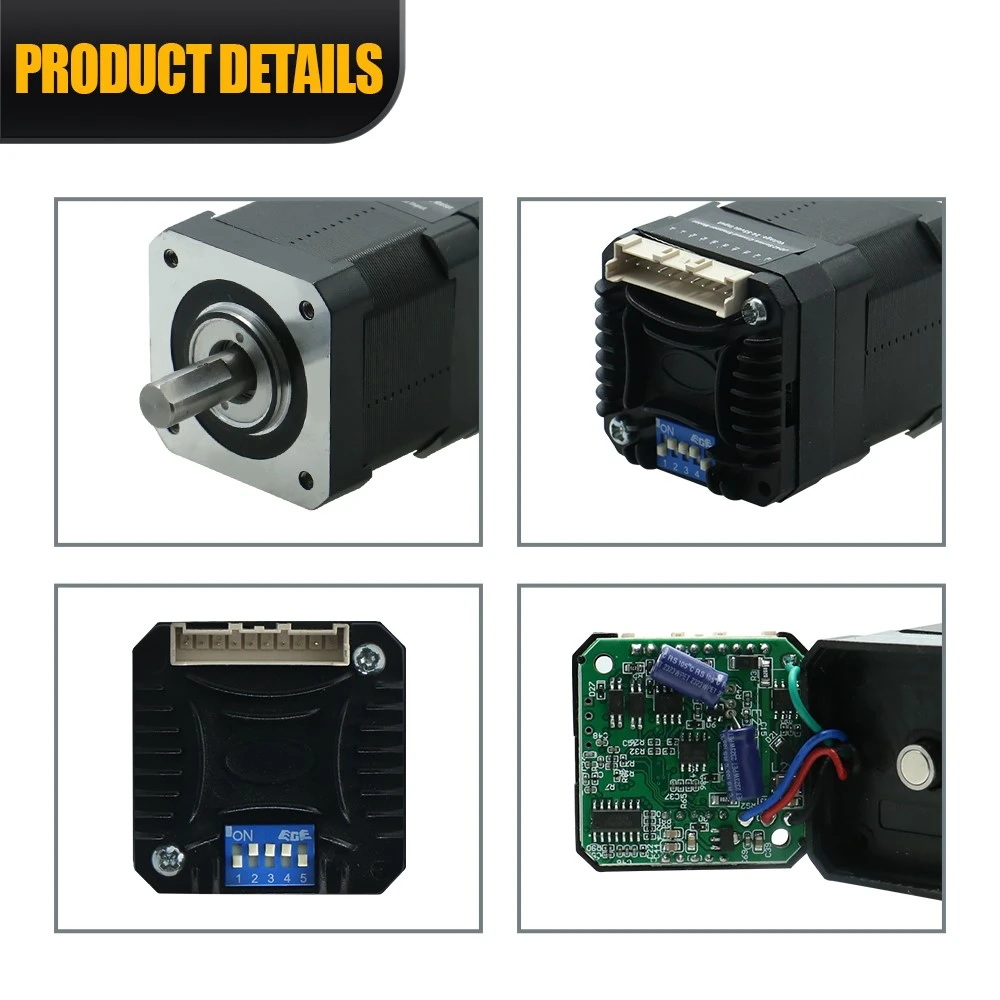

Nema 17 통합 스테퍼 모터

소개:

Nema 17은 고성능 디지털 통합 드라이버를 갖춘 2상 하이브리드 오픈 루프 스테퍼 모터입니다. 시스템 구조가 간단하고 통합성이 높습니다. 이 시리즈의 통합 스텝 서보 모터는 최신 32-비트 모터 제어 전용 DSP 칩을 채택하고 고급 디지털 필터 제어 기술, 공진 진동 억제 기술 및 정밀 전류 제어 기술을 사용하여 정확하고 원활한 작동을 달성합니다. 높은 토크 출력, 낮은 소음, 낮은 진동 및 낮은 열이 특징으로 전자 처리 장비, 레이저 처리, 의료 및 소형 CNC 장비에 이상적입니다.

특징:

• 매우 낮은 진동 및 낮은 소음
• 최대 512 마이크로 스텝 세분화, 최소 단위 1;
• 입력 전압: 24V- 48VDC;
• 3개의 분리된 차동 신호 입력 포트: 5VDC-24VDC;
• 1개의 분리된 출력 포트: 알람 출력, OC;
• 4 DIP 스위치 선택, 16-세그먼트 단계 분해능;
• 자동 유량 감소 기능: 50%;

애플리케이션:

공압 마킹 머신, 라벨링 머신, 절단 머신, 레이저 마킹 머신, 플로터, 소형 조각 머신, CNC 공작 기계, 픽 앤 플레이스 장치 등 모든 종류의 소형 자동화 장비 및 계측기에 적합합니다.
이 기술은 사용자가 낮은 소음, 낮은 진동, 높은 고정성 및 높은 정밀도를 기대하는 응용 분야에서 특히 효과적입니다.

전기 지수:

환경지표

냉각 유형		자연냉각 또는 강제냉각
일하고 있는 환경	신청시기	먼지, 오일 미스트 및 부식성 물질을 피하십시오. 가스
	작동 온도	0~50도
	최대 주변 습도	90%RH(결로 없음)
	보관 온도	-10~70도
	진동	10~55Hz/0.15mm



전원 및 컨트롤러 포트

표시	이름	기능
V+	힘 상호 작용	전원 공급 24-48V
V-
P+	펄스 입력	기본 입력 전압은 5V입니다. 다른 전압의 경우 전류 제한 저항을 추가해야 합니다. 예를 들어: 12V, 외부 1K 1/2W 저항기. 24V, 외부 2K 1/2W 저항기.
P-
D+	방향 입력	기본 입력 전압은 5V입니다. 다른 전압의 경우 전류 제한 저항을 추가해야 합니다. 예를 들어: 12V, 외부 1K 1/2W 저항기. 24V, 외부 2K 1/2W 저항기.
D-
E+	할 수 있게 하다 입력	기본 입력 전압은 5V입니다. 다른 전압의 경우 전류 제한 저항을 추가해야 합니다. 예를 들어: 12V, 외부 1K 1/2W 저항기. 24V, 외부 2K 1/2W 저항기.
E-
A+	경보 입력	광전절연 OC 출력
A-
